上月博客文章中,曲线分级法点.本月文章中,我们将研究HDS其他常用分级法:Net年度分级法提醒一下 适当的裁剪应该从检验本地规则开始

净年度法用于确定HDS系统在典型年份暴风雨中清除污染物效率启动前必须先设定目标污染物大小(ex.110微米)和目标清除百分比80%)同曲线点分布法一样,粒度分布目标污染物与清除百分比要求同等重要

Net年度分级法使用本地历史降水数据预测未来降水事件和HDS系统性能Net年度方法的第一步是收集历史降水数据数据表雨量强度与全年降水量比例相匹配举例说,图1使用的数据显示,7.01%的一年降水强度为0.1 in/hr.,5.07%的降水强度为0.75/hrA类和B类

收集数据用来执行数组推理方程排水区和逻辑C因子乘以每次降雨强度以确定典型年份内每次风暴流速计算流率后,我们使用曲线点法(上月讨论)按流率判定HDS系统去除效率最后,每种流率除法效率均按全年降水量的相应比例加权加权清除效率加在一起确定全年HDS系统清除效率

图1中0.9乘3英亩和0.75内/hr等值流量率2.03cfs根据测试数据,HDS系统示例消除46%的污染物如前所述,5.07%的降水事件强度为0.75 in/hr.,因此我们乘法46%乘法5.07%以确定特定暴风雨加权清除效率(2.3%)F栏采集雨量数据内对每次暴风雨执行此过程

归根结底净年度分级法在所有小雨事件期间大量清除污染物点对曲线法忽略这些小雨事件,因此比Net年度缩放法更保守网络年度法一般小于HDS系统比点曲线法小

问题之一是缺少标准数据供制造商使用通常降水数据由每个HDS制造商独立收集编译结果,数据可能因系统而略有不同要确保不存在极端差错,将一个制造商使用的数据与另一个制造商使用的数据作比较可能是明智的。

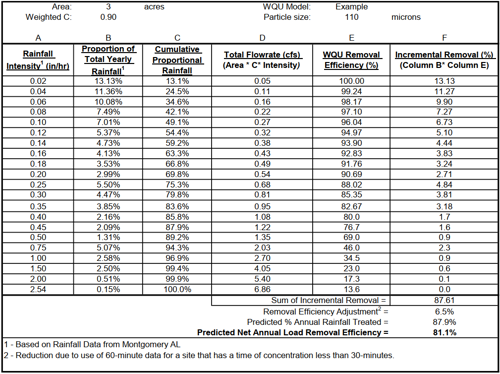

图1-净年度方法计算示例

多HDS制造商提供工具使用Net年度清除法对HDS系统分级Contech将净年度清除法纳入我们设计自动机分离器工具工具免费使用并可用m.digimundi.com/DYOHDS.
